Leapton EH-F0P IP20, 250-1000В DC, 100-160А для високовольтних акумуляторів EH-A16

Особливості

Leapton EH-F0P виконує функції блока керування живленням у складі високовольтної акумуляторної системи EH-A16. Блок працює разом з акумуляторними модулями та забезпечує підключення батарейної системи до інвертора.

Робочий діапазон напруги становить 250-1000 В DC. Для заряджання та розряджання рекомендовано струм 100 А, максимальне значення становить 160 А.

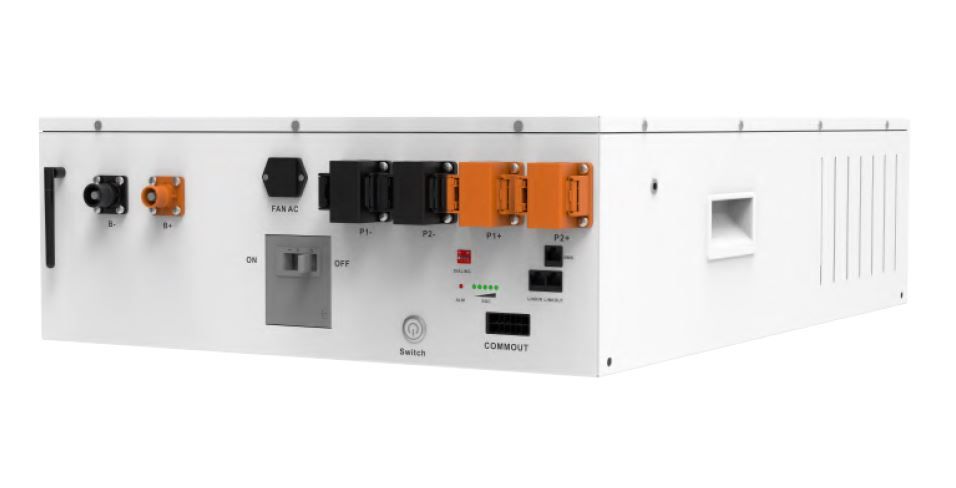

На панелі передбачено силові роз'єми, інтерфейс BMS для зв'язку батарейної системи з інвертором, COMMOUT для підключення першого акумуляторного модуля та LINKIN/LINKOUT для комунікації між паралельно підключеними кластерами.

Для контролю стану системи передбачено індикацію рівня заряду та аварійних станів. Адресація під час паралельного підключення виконується за допомогою DIP-перемикачів.

Робочий температурний діапазон становить від -20 до 55 °C. Корпус має ступінь захисту IP20, орієнтовна маса блока становить 23 ± 2 кг.

Технології (використовувані)

• BMS-комунікація з інвертором
• COMMOUT для зв'язку з акумуляторним модулем
• LINKIN/LINKOUT для комунікації між паралельними батарейними кластерами
• DIP-адресація паралельно підключених кластерів
• Індикація SOC
• Індикація аварійного стану

Технічні характеристики

• Тип: блок керування живленням високовольтної акумуляторної системи
• Робоча напруга: 250-1000 В DC
• Рекомендований струм заряджання: 100 А
• Рекомендований струм розряджання: 100 А
• Максимальний струм заряджання: 160 А
• Максимальний струм розряджання: 160 А
• Робоча температура: -20...55 °C
• Ступінь захисту: IP20
• Розміри (Ш × Г × В): 560 ± 5 × 765 ± 5 × 200 ± 5 мм
• Орієнтовна маса: 23 ± 2 кг

Для кого

• Для інженерів систем накопичення енергії
• Для монтажників високовольтних акумуляторних систем
• Для технічних спеціалістів із резервного електроживлення
• Для системних інтеграторів акумуляторних комплексів
• Для користувачів сумісних високовольтних систем Leapton EH-A16

Висновок

Leapton EH-F0P призначений для керування силовими та комунікаційними з'єднаннями у високовольтній акумуляторній системі. Робочий діапазон 250-1000 В DC, струм до 160 А, підтримка зв'язку з інвертором і батарейними модулями та можливість роботи з паралельними кластерами визначають основні функціональні можливості блока.
