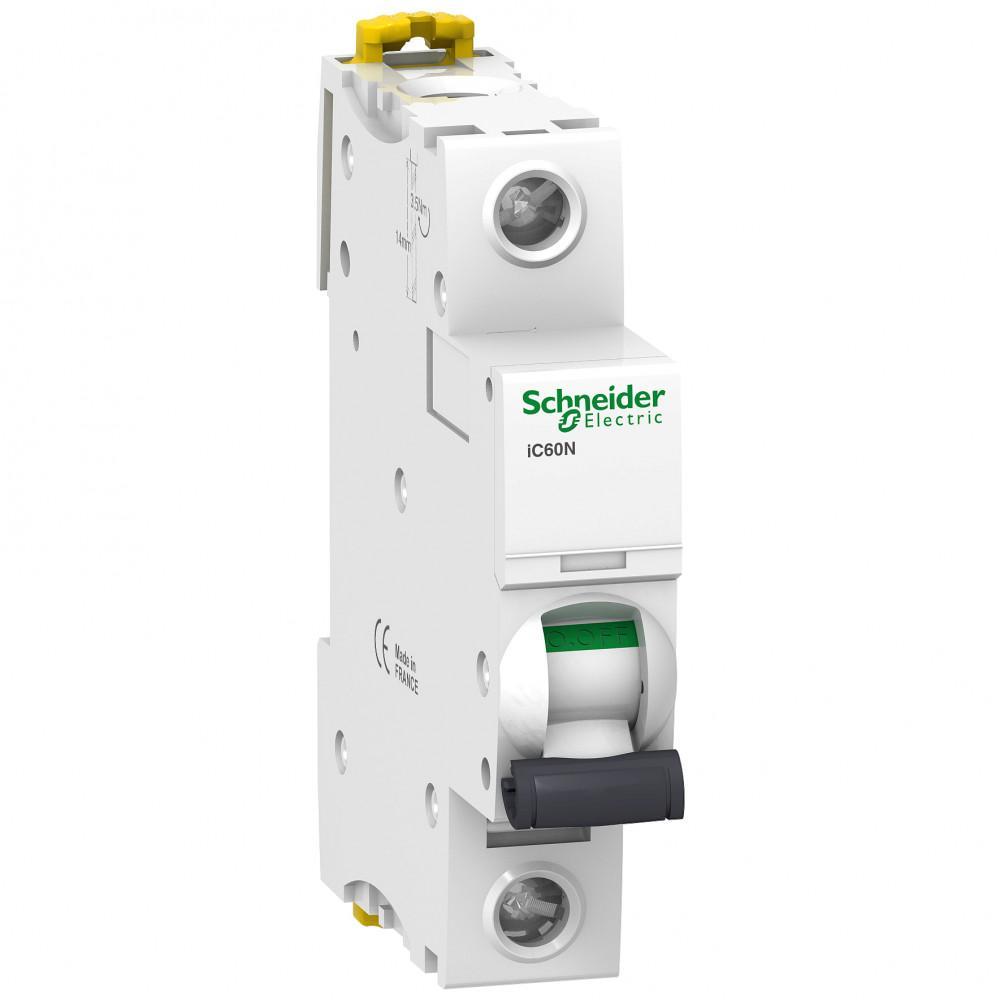

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ iC60N 1П 16A B. Аппараты iC60N отвечают требованиям как бытового (ГОСТ Р 50345), так и промышленного (ГОСТ 50030.2) стандартов. Сочетают в функции защиты цепей от токов короткого замыкания и перегрузки. Обеспечивают возможность секционирования в промышленных электроустановках. Сигнализируют об аварийном отключении посредством индикатора состояния - функция Visi Trip. Обеспечивают видимый разрыв, благодаря зеленой полосе над тумблером включения - функция Visi Safe.
Основные технические характеристики A9F78116
Наименование продукта: Acti 9 iC60
Описание полюсов: 1P
Тип сети: Переменный ток постоянный ток
Категория применения: категория А в соответствии с EN 60947-2 категория А в соответствии с IEC 60947-2
[in] номинальный ток: 16 А
Область применения: распределение
Число защищенных полюсов: 1
Код кривой: B
Отключающая способность: 6000 А Icn в 230 В Переменный ток 50/60 Гц в соответствии с EN/МЭК 60898-1 10 кА Icu в 60...72 V постоянный ток в соответствии с EN/IEC 60947-2 15 кА Icu в 12...60 В постоянный ток в соответствии с EN/IEC 60947-2 10 кА Icu в 220...240 V Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 36 кА Icu в 12...60 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 20 кА Icu в 100 ... 133 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2
Стандарты: IEC 60947-2 EN 60947-2 EN 60898-1 IEC 60898-1
Серия: iC60 Acti 9
Соответствие требованиям по изоляции: да в соответствии с EN 60898-1 да в соответствии с EN 60947-2 да в соответствии с IEC 60898-1 да в соответствии с IEC 60947-2
Код отключающей способности: N
Технология расцепителя: термомагнитный
Краткое название устройства: iC60N
Тип продукта: миниатюрный автоматический выключатель
Дополнительные характеристики A9F78116
Монтажная опора: DIN-рейка
[ui] номинальное напряжение изоляции: 500 В Переменный ток 50/60 Гц в соответствии с EN 60947-2 500 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
Шаг 9 мм: 2
Цвет: белый
Код совместимости: iC60
Сегмент рынка: малые коммерческие предприятия
Совместимость распределительного блока с гребенчатыми шинами: Верхняя или нижняя: Да
Длина зачистки проводов: 14 мм для Верхняя или нижняя соединение
Момент затяжки: 2-2 Н-м Верхняя или нижняя
Тип управления: тумблер
Частота сети: 50/60 Гц
Индикатор положения контакта: да
Механическая износостойкость: 20000 циклы
Защита от замыкания на землю: Без
Предел электромагнитного отключения: 4 x In +/- 20 %
[ics] номинальная рабочая отключающая способность: 27 кА 75 % в соответствии с EN 60947-2 - 12...60 В Переменный ток 50/60 Гц 7.5 кА 75 % в соответствии с EN 60947-2 - 220...240 V Переменный ток 50/60 Гц 27 кА 75 % в соответствии с IEC 60947-2 - 12...60 В Переменный ток 50/60 Гц 7.5 кА 75 % в соответствии с IEC 60947-2 - 220...240 V Переменный ток 50/60 Гц 15 кА 75 % в соответствии с IEC 60947-2 - 100 ... 133 В Переменный ток 50/60 Гц 15 кА 75 % в соответствии с EN 60947-2 - 100 ... 133 В Переменный ток 50/60 Гц 6000 А 100 % в соответствии с EN 60898-1 - 230 В Переменный ток 50/60 Гц 6000 А 100 % в соответствии с IEC 60898-1 - 230 В Переменный ток 50/60 Гц 10 кА 100 % в соответствии с EN 60947-2 - 72 V постоянный ток 10 кА 100 % в соответствии с IEC 60947-2 - 72 V постоянный ток 15 кА 100 % в соответствии с EN 60947-2 - 12...60 В постоянный ток 15 кА 100 % в соответствии с IEC 60947-2 - 12...60 В постоянный ток
Класс ограничения: 3 в соответствии с EN 60898-1 3 в соответствии с IEC 60898-1
Соединения – клеммы: единая клемма (Верхняя или нижняя) 1-25 мм² Жесткий единая клемма (Верхняя или нижняя) 1-16 мм² Гибкий
Электрическая износостойкость: 10000 циклы
[up] номинальное импульсное выдерживаемое напряжение: 6 кВ в соответствии с EN 60947-2 6 кВ в соответствии с IEC 60947-2
Индикатор наличия напряжения: индикатор срабатывания
[в] номинальное рабочее напряжение: 230 В Переменный ток 50/60 Гц 12...60 В Переменный ток 50/60 Гц 220...240 V Переменный ток 50/60 Гц 100 ... 133 В Переменный ток 50/60 Гц 72 V постоянный ток 12...60 В постоянный ток
Вес нетто: 0.215 кг
Исполнение монтажа: стационарный
Условия эксплуатации A9F78116
Степень загрязнения: 3 в соответствии с EN 60947-2 3 в соответствии с IEC 60947-2
Подготовка к работе в тропических условиях: 2 в соответствии с IEC 60068-1
Относительная влажность: 95-95 % в 55-55 °C
Категория перенапряжения: IV
Рабочая температура окружающей среды: -35-70 °C
Степень защиты ip: IP20 в соответствии с МЭК 60529 IP20 в соответствии с EN 60529
Высота над уровнем моря: 0...2000 м
Температура окружающей среды при хранении: -40-85 °C
