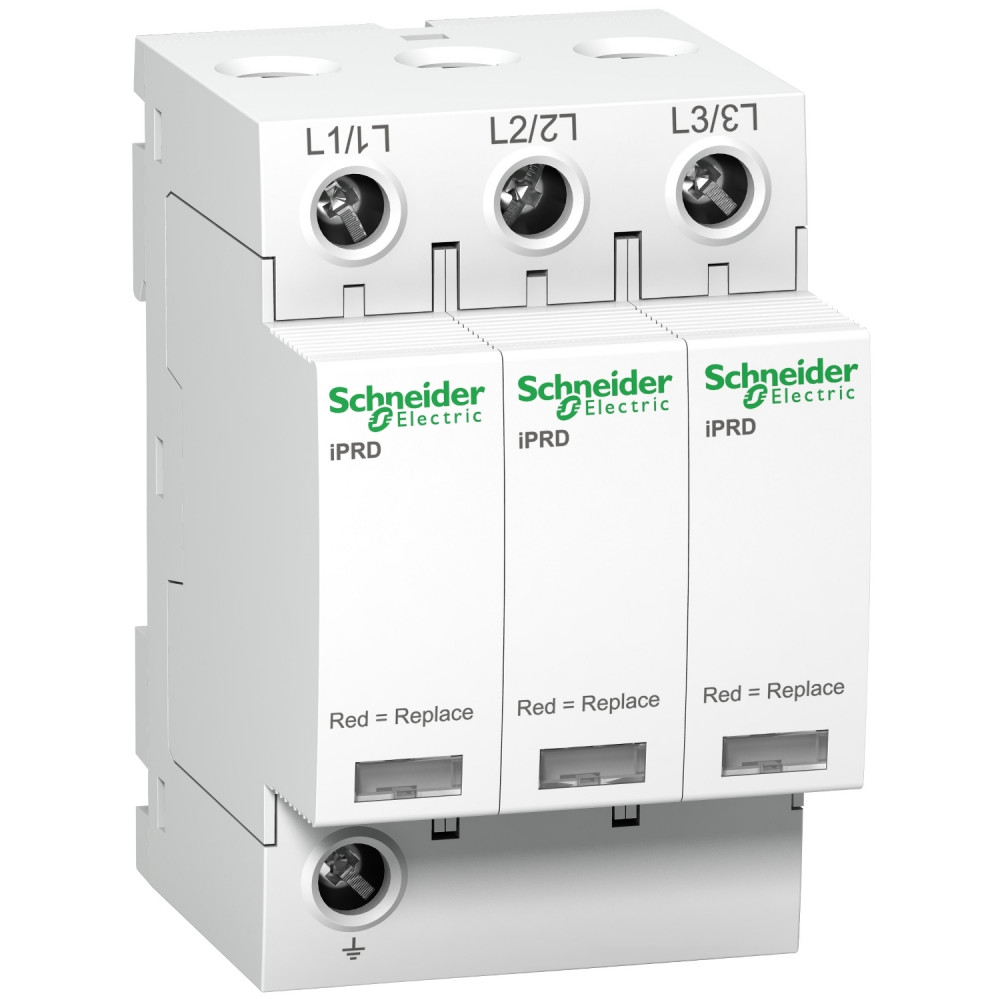

Schneider Electric, Acti9 iPRD40 3P 40/15kA 350V (A9L40300)

Особливості

Обмежувач перенапруги Schneider Electric призначений для захисту трифазних електричних мереж від імпульсних перенапруг. Такі явища можуть виникати через атмосферні розряди, комутаційні процеси та інші перехідні режими в електромережі. Пристрій типу 2 застосовують у розподільних щитах, зокрема на ввідному рівні, якщо цього потребує проєкт захисту електроустановки.

У конструкції використано варисторну технологію MOV, яка обмежує імпульсну перенапругу та спрямовує імпульсний струм відповідно до схеми підключення. Номінальний струм розряду становить 15 кА, а максимальний — 40 кА в режимі L/PE. Рівень захисту Up дорівнює 1,4 кВ у режимі L/PE.

Модель має змінні картриджі, тому обслуговування не потребує заміни всього пристрою в разі пошкодження відповідного змінного елемента. Дистанційна сигналізація в цій конфігурації відсутня, тому стан пристрою не передається через окремий дистанційний сигнальний контакт.

Обмежувач розрахований на монтаж у розподільному обладнанні та сумісний із зазначеними виробником системами заземлення TT і TN-S. Конструкція дає змогу розміщувати пристрій у щиті з підведенням провідників зверху або знизу, що полегшує компонування обладнання відповідно до схеми монтажу.

Корпус білого кольору має ступінь захисту IP20 для самого пристрою та IP40 у складі модульного корпусу за умов, визначених виробником. Монтаж виконується на DIN-рейку. Для належної роботи необхідно дотримуватися вимог до підключення, моменту затягування клем і встановлення відповідного резервного захисту.

Технології (використовувані)

• MOV (Metal Oxide Varistor) — варисторна технологія обмеження імпульсних перенапруг.
• Змінні картриджі — дають змогу замінити пошкоджений змінний елемент без заміни всього пристрою.
• Захист типу 2 — призначений для обмеження імпульсних перенапруг у розподільних електроустановках.
• Монтаж на DIN-рейку — встановлення в модульному розподільному щиті.
• Реверсивне розташування — можливість підведення провідників зверху або знизу відповідно до монтажної схеми.

Технічні характеристики

• Виробник: Schneider Electric
• Тип виробу: обмежувач імпульсних перенапруг зі змінними картриджами
• Тип розрядника: тип 2
• Кількість полюсів: 3P
• Технологія розрядника: MOV
• Сфера застосування: розподільні електроустановки
• Номінальна робоча напруга Ue: 400 В змінного струму ±10 %, 50/60 Гц
• Номінальна робоча напруга за загальним описом: 230 В змінного струму ±10 %
• Номінальний струм розряду In: 15 кА L/PE;
• Максимальний струм розряду Imax: 40 кА L/PE
• Максимальна тривала робоча напруга Uc: 350 В L/PE
• Рівень захисту Up: 1,4 кВ L/PE
• Тимчасова перенапруга Ut: 337 В L/N протягом 5 с; 1200 В N/PE протягом 200 мс у режимі безпечної відмови
• Системи заземлення: у текстовому описі вказано TT і TN-S
• Дистанційна сигналізація: відсутня
• Монтаж: DIN-рейка
• Кількість модулів: 6 модулів по 9 мм
• Рекомендовані автоматичні вимикачі: iC60H 40 А, крива C, Icu 15 кА; iC60N 40 А, крива C, Icu 10 кА; NG125H 40 А, крива C, Icu 36 кА; NG125L 40 А, крива C, Icu 50 кА; NG125N 40 А, крива C, Icu 25 кА
• Рекомендовані запобіжники: gG 63 А, Icu 15 кА; gG 80 А, Icu 50 кА
• Клеми підключення: тунельного типу, 2,5–35 мм², зверху та знизу
• Момент затягування клем: 2,5 Н·м
• Висота: 85 мм
• Ширина: 54 мм
• Глибина: 69 мм
• Маса нетто: 0,317 кг
• Колір: білий, RAL 9003
• Ступінь захисту: IP20; IP40 у модульному корпусі
• Робоча температура: від −25 °C до +60 °C
• Температура зберігання: від −40 °C до +85 °C
• Залишковий струм замикання на землю Ipe: 0,003 мА та 0,6 мА
• Стандарти: EN 61643-11:2012, IEC 61643-11:2011
• Сертифікація: CE
• Знак якості: KEMA-KEUR
• Код сумісності: IPRD40

Для кого

• Проєктувальникам трифазних електричних мереж і розподільних щитів.
• Електромонтажникам, які встановлюють системи захисту від імпульсних перенапруг.
• Інтеграторам електротехнічного обладнання для комерційних і промислових об’єктів.
• Фахівцям з обслуговування електроустановок, де передбачено використання ПЗІП типу 2 зі змінними картриджами.

Висновок

Обмежувач Schneider Electric — обмежувач перенапруги типу 2 для трифазних розподільних електроустановок зі змінними картриджами та монтажем на DIN-рейку. Він має максимальний струм розряду 40 кА й рівень захисту 1,4 кВ у режимі L/PE
