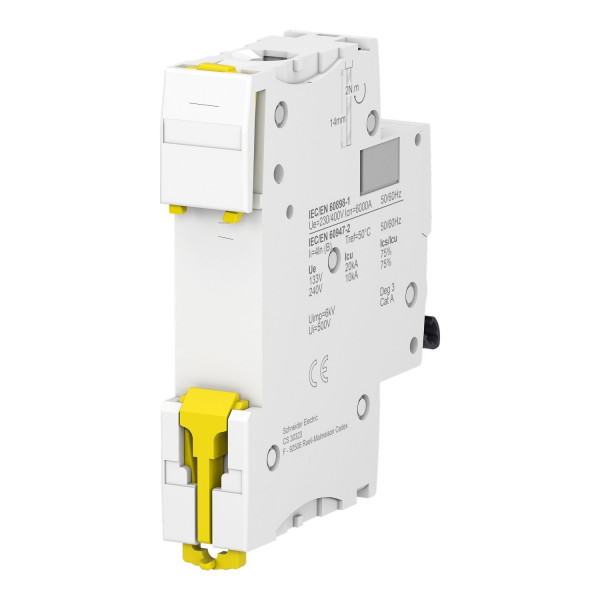

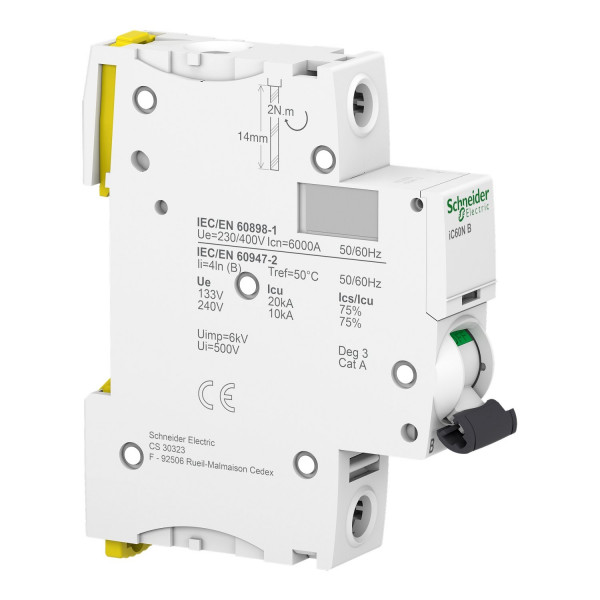

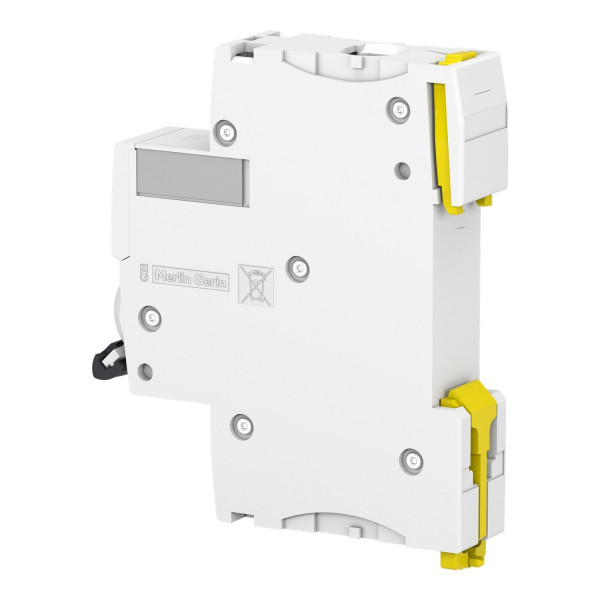

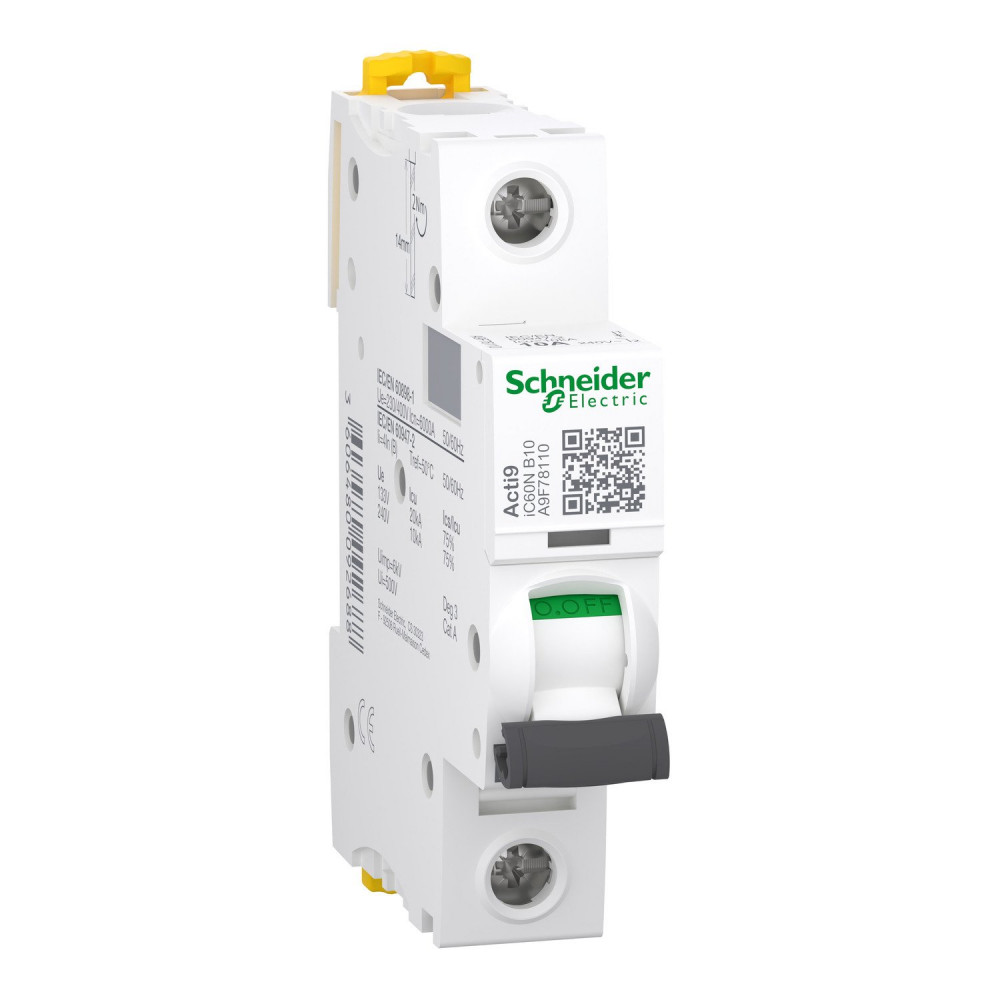

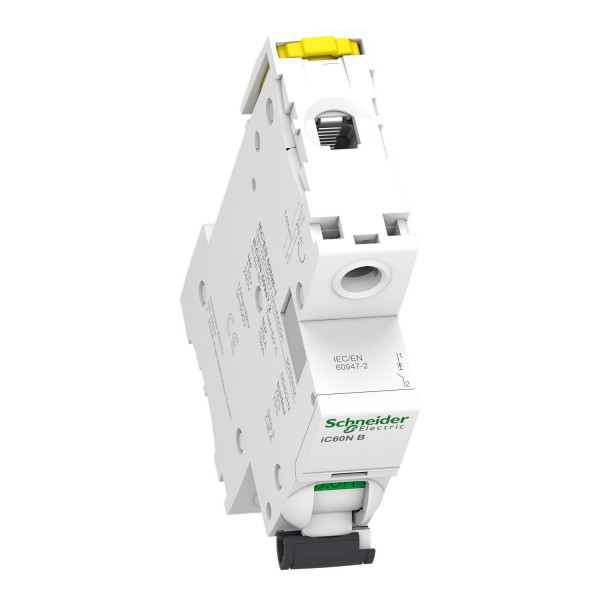

Schneider Electric, iC60N 1P B 10A (6kA) (A9F78110)

 Особливості

Schneider Electric Acti9 iC60N призначений для захисту електричних кіл від перевантаження та короткого замикання. Однополюсне виконання розраховане на номінальний струм 10 А, а характеристика відключення B визначає параметри спрацювання автоматичного вимикача.

Тепломагнітний розчеплювач поєднує захист від перевантаження та миттєве магнітне відключення при струмах короткого замикання. Межа магнітного відключення становить 4 x In ±20%.

Відключаюча здатність залежить від типу мережі та робочої напруги. При 230 В AC значення Icn становить 6 кА відповідно до IEC 60898-1, а при 220-240 В AC значення Icu становить 10 кА відповідно до IEC 60947-2.

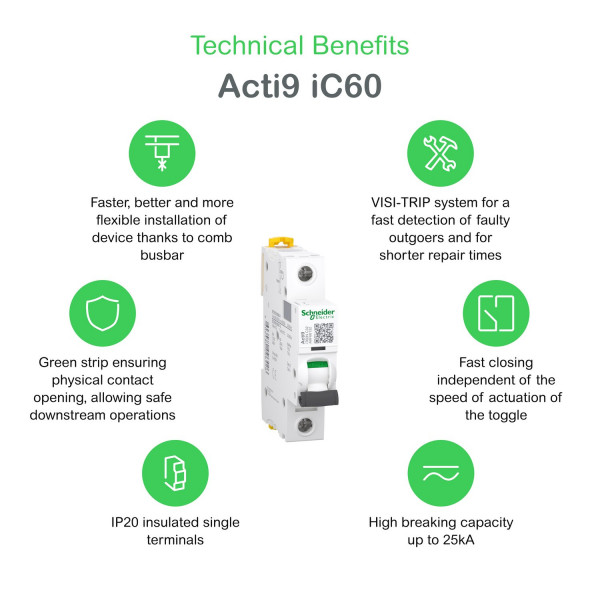

Механічний індикатор VisiTrip сигналізує про спрацювання автоматичного вимикача. Зелена індикація VisiSafe підтверджує фізичне розмикання контактів.

Механічна зносостійкість становить до 20 000 циклів, електрична - до 10 000 циклів. Номінальна напруга ізоляції Ui становить 500 В AC, імпульсна витримувана напруга Uimp - 6 кВ.

Для підключення передбачені клеми для жорстких і гнучких мідних провідників. Допускається підключення гнучкого мідного або алюмінієвого провідника з кільцевою клемою та відповідним аксесуаром.

Технології (використовувані)

• Тепломагнітний розчеплювач
• Характеристика відключення B
• VisiTrip
• VisiSafe
• Магнітне миттєве відключення
• Захист від перевантаження
• Захист від короткого замикання
• Клас обмеження 3

Технічні характеристики

• Тип: автоматичний вимикач
• Серія: Acti9 iC60N
• Кількість полюсів: 1P
• Номінальний струм: 10 А
• Тип мережі: AC, DC
• Технологія розчеплювача: тепломагнітна
• Характеристика відключення: B
• Категорія застосування: A
• Стандарти: IEC 60947-2, IEC 60898-1
• Частота мережі: 50/60 Гц
• Номінальна робоча напруга AC: 12-60 В, 100-133 В, 220-240 В
• Номінальна робоча напруга DC: 12-60 В, 60-72 В
• Межа магнітного відключення: 4 x In ±20%
• Icu при 12-60 В AC: 36 кА
• Icu при 100-133 В AC: 20 кА
• Icu при 220-240 В AC: 10 кА
• Icu при 12-60 В DC: 15 кА
• Icu при 60-72 В DC: 10 кА
• Icn при 230 В AC: 6 кА
• Ics при 12-60 В AC: 27 кА
• Ics при 100-133 В AC: 15 кА
• Ics при 220-240 В AC: 7,5 кА
• Ics при 12-60 В DC: 15 кА
• Ics при 60-72 В DC: 10 кА
• Клас обмеження: 3
• Номінальна напруга ізоляції Ui: 500 В AC
• Номінальна імпульсна витримувана напруга Uimp: 6 кВ
• Механічна зносостійкість: 20 000 циклів
• Електрична зносостійкість: 10 000 циклів
• Переріз жорсткого мідного провідника: 1-25 мм²
• Переріз гнучкого мідного провідника: 1-16 мм²
• Переріз гнучкого мідного провідника із зажимом: 1-16 мм²
• Довжина зачистки проводу: 14 мм
• Момент затягування: 2 Н·м
• Висота: 85 мм
• Ширина: 18 мм
• Глибина: 78,5 мм
• Маса нетто: 0,215 кг
• Колір: білий
