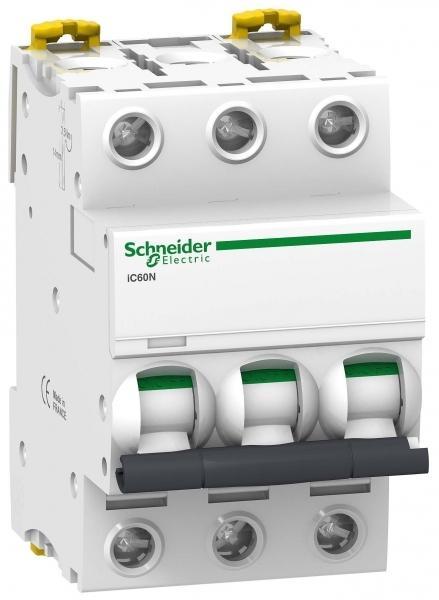

АВТОМАТИЧНИЙ ВИМИКАЧ iC60N 3П 50A C. Апарати iC60N відповідають вимогам як побутового (ГОСТ Р 50345), так і промислового (ГОСТ 50030.2) стандартів. Поєднують у функції захисту ланцюгів від струмів короткого замикання та перевантаження. Забезпечують можливість секціонування у промислових електроустановках. Сигналізують про аварійне відключення за допомогою індикатора стану - функція Visi Trip. Забезпечують видимий розрив завдяки зеленій смузі над тумблером включення - функція Visi Safe.
Основні технічні характеристики A9F79350
Найменування продукту: Acti 9 iC60
Опис полюсів: 3P
Тип мережі: Змінний струм постійний струм
Категорія застосування: категорія А відповідно до EN 60947-2 категорія А відповідно до IEC 60947-2
[in] номінальний струм: 50 А
Область застосування: розподіл
Число захищених полюсів: 3
Код кривої: C
Вимикальна здатність: 6000 А Icn в 400 V Змінний струм 50/60 Гц відповідно до EN/МЕК 60898-1 36 кА Icu в 12...60 В Змінний струм 50/60 Гц відповідно до EN/IEC 60947-2 10 кА Icu в 380...415 V Змінний струм 50/60 Гц відповідно до EN/IEC 60947-2 20 кА Icu у 220...240 V Змінний струм 50/60 Гц відповідно до EN/IEC 60947-2 6 кА Icu в 440 V Змінний струм 50/60 Гц відповідно до EN/IEC 60947-2 36 кА Icu в 100 ... 133 В Змінний струм 50/60 Гц відповідно до EN/IEC 60947-2 10 кА Icu в
Стандарти: EN 60947-2 IEC 60947-2 IEC 60898-1 EN 60898-1
Серія: iC60 Acti 9
Відповідність вимогам щодо ізоляції: так відповідно до EN 60898-1 та відповідно до EN 60947-2 так і відповідно до IEC 60898-1 та відповідно до IEC 60947-2
Код здатності, що відключає: N
Технологія розчіплювача: термомагнітний
Коротка назва пристрою: iC60N
Тип продукту: мініатюрний автоматичний вимикач
Додаткові характеристики A9F79350
Монтажна опора: DIN-рейка
[ui] номінальна напруга ізоляції: 500 В Змінний струм 50/60 Гц відповідно до EN 60947-2 500 В Змінний струм 50/60 Гц відповідно до IEC 60947-2
Крок 9 мм: 6
Колір: білий
Код сумісності: iC60
Сегмент ринку: малі комерційні підприємства
Сумісність розподільчого блоку з гребінчастими шинами: Верхня або нижня: Так
Довжина зачистки дротів: 14 мм для Верхнє або нижнє з'єднання
Момент затягування: 3.5-3.5 Н-м Верхня або нижня
Тип керування: тумблер
Частота мережі: 50/60 Гц
Індикатор положення контакту: так
Механічна зносостійкість: 20000 цикли
Захист від замикання на землю: окремий блок
Межа електромагнітного відключення: 8 x In +/- 20%
[ics] номінальна робоча здатність, що відключає: 15 кА 75 % відповідно до EN 60947-2 - 220...240 V Змінний струм 50/60 Гц 7.5 кА 75 % відповідно до EN 60947-2 - 380...415 V Змінний струм 50/60 Гц 4.5 кА 75 % відповідно до EN 60947-2 - 440 V Змінний струм 50/60 Гц 15 кА 75 % відповідно до IEC 60947-2 - 220...240 V Змінний струм 50/60 Гц 7.5 кА 75 % відповідно до IEC 60947-2 - 380...415 V Змінний струм 50/60 Гц 4.5 кА 75 % відповідно до IEC 60947-2 - 440 V Змінний струм 50/60 Гц 27 кА 75 % відповідно до IEC 60947-2 - 1 .. 133 В Змінний струм 50/60 Гц 27 кА 75 % відповідно до EN 60947-2 - 12 ... 133 В Змінний струм 50/60 Гц 6000 А 100 % відповідно до EN 60898-1 - 400 V Змінний 50/60 Гц 6000 А 100 % відповідно до IEC 60898-1 - 400 V Змінний струм 50/60 Гц 10 кА 100 % відповідно до IEC 60947-2 - 125...180 Постійний струм 10 кА 100 % відповідно до EN 60947-2 - 125...180 Постійний струм
З'єднання – клеми: єдина клема (Верхня або нижня) 1-35 мм² Жорстка єдина клема (Верхня або нижня) 1-25 мм² Гнучка
Електрична зносостійкість: 10000 цикли
[up] номінальна імпульсна напруга, що витримується: 6 кВ відповідно до EN 60947-2 6 кВ відповідно до IEC 60947-2
Індикатор наявності напруги: індикатор спрацьовування
[в] номінальна робоча напруга: 220...240 V Змінний струм 50/60 Гц 400 V Змінний струм 50/60 Гц 380...415 V Змінний струм 50/60 Гц 440 V Змінний струм 50/60 Гц 12 ... 133 В Змінний струм 50/ 60 Гц 125...180 У постійний струм
Вага нетто: Вага: 0.375 кг
Виконання монтажу: стаціонарний
Умови експлуатації A9F79350
Ступінь забруднення: 3 відповідно до EN 60947-2 3 відповідно до IEC 60947-2
Підготовка до роботи у тропічних умовах: 2 відповідно до IEC 60068-1
Відносна вологість: 95-95 % за 55-55 °C
Категорія перенапруги: IV
Робоча температура навколишнього середовища: -35-70 °C
Ступінь захисту ip: IP20 відповідно до МЕК 60529 IP20 відповідно до EN 60529
Висота над рівнем моря: 0...2000 м
Температура навколишнього середовища при зберіганні: -40-85 °C
