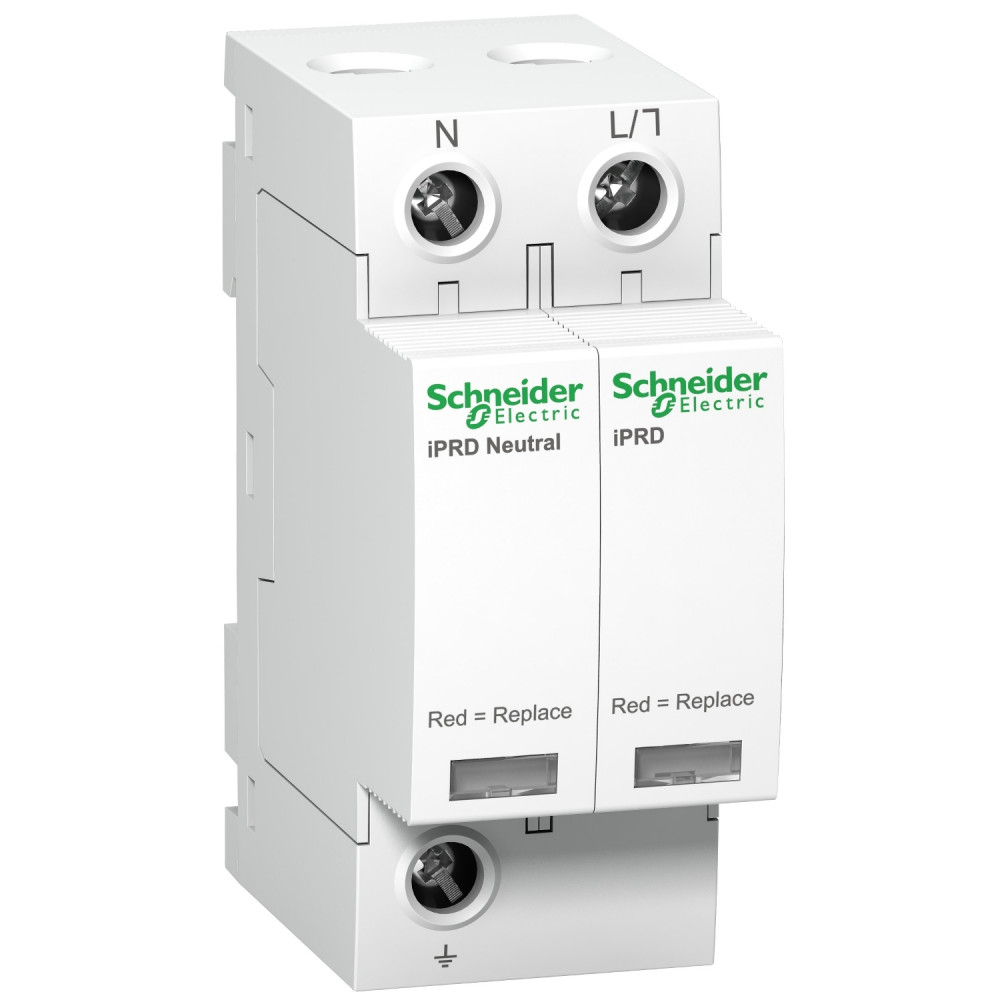

Schneider Electric, iPRD20 1P+N 40/15kA 350V (A9L40500)

Обмежувач перенапруги Schneider Electric Acti9 iPRD20 1P+N призначений для захисту однофазних електричних мереж від імпульсних перенапруг. Пристрої цього типу встановлюють у розподільчих щитах, зокрема на вводі електроустановки, якщо це передбачено проєктом і оцінкою ризиків. Обмежувач типу 2 застосовують у системах, де необхідно зменшити вплив імпульсних перенапруг на підключене електрообладнання.



Модель має конфігурацію 1P+N і сумісна із системами заземлення TT та TN-S. Номінальна робоча напруга становить 230 В змінного струму з допустимим відхиленням ±10 %, частота — 50/60 Гц. Максимальний розрядний струм досягає 40 кА, а номінальний струм розряду становить 15 кА для зазначених шляхів проходження імпульсу.



У пристрої використано комбінацію MOV і GDT — варистора та газорозрядного елемента. Максимальна тривала робоча напруга залежить від режиму підключення: 350 В між фазою та захисним провідником, 260 В між нейтраллю та захисним провідником і 350 В між фазою та нейтраллю. Максимальний рівень захисної напруги становить менше ніж 1,4 кВ у зазначених режимах N/PE та L/N.



Конструкція зі змінними картриджами спрощує обслуговування: пошкоджений картридж можна замінити без демонтажу всього пристрою, якщо це допускають умови встановлення та інструкція виробника. Корпус можна орієнтувати так, щоб підключення кабелів здійснювалося зверху або знизу. Для приєднання провідників передбачені тунельні клеми з діапазоном перетину 2,5–35 мм².



Обмежувач має компактний корпус заввишки 85 мм, завширшки 36 мм і завглибшки 69 мм. Для координації захисту передбачено рекомендовані автоматичні вимикачі та запобіжники з визначеними номіналами й вимикальною здатністю. Конкретний апарат резервного захисту потрібно вибирати відповідно до параметрів мережі, очікуваного струму короткого замикання та вимог виробника.



Технології (використовувані)



Захист типу 2: обмеження імпульсних перенапруг у низьковольтній електричній мережі.

Технологія MOV + GDT: поєднання варистора та газорозрядного елемента.

Змінні картриджі: заміна пошкодженого модуля без заміни всього пристрою.

Конфігурація 1P+N: застосування в однофазних мережах із нейтраллю.

Сумісність із системами TT і TN-S: використання в електроустановках із відповідними схемами заземлення.

Верхнє та нижнє підключення: можливість вибору напрямку прокладання кабелів.

Тунельні клеми: підключення провідників перетином 2,5–35 мм².

Координація з апаратом резервного захисту: застосування з рекомендованими автоматичними вимикачами або запобіжниками.

Технічні характеристики



Виробник: Schneider Electric

Серія: Acti9

Модель у назві товару: iPRD20 1P+N

Модель у вихідному описі: iPRD40

Тип пристрою: обмежувач перенапруги

Тип захисту: тип 2

Конфігурація полюсів: 1P+N

Система заземлення: TT, TN-S

Технологія розрядника: MOV + GDT

Номінальна робоча напруга (Ue): 230 В AC ±10 %

Частота: 50/60 Гц

Номінальний струм розряду (In): 15 кА (L/PE), 15 кА (N/PE), 15 кА (L/N)

Максимальний розрядний струм (Imax): 40 кА (L/PE), 40 кА (N/PE), 40 кА (L/N)

Максимальна тривала робоча напруга (Uc): 350 В (L/PE), 260 В (N/PE), 350 В (L/N)

Максимальний рівень захисної напруги (Up): менше ніж 1,4 кВ у зазначених режимах N/PE та L/N

Тимчасова перенапруга (Ut), стійкість: 337 В (L/N, 5 с); 442 В (L/PE, 5 с)

Тимчасова перенапруга (Ut), безпечна відмова: 1200 В (N/PE, 200 мс); 1453 В (L/PE, 200 мс)

Рекомендовані автоматичні вимикачі: iC60H 40 А C (Icu 15 кА); iC60N 40 А C (Icu 10 кА); NG125H 40 А C (Icu 36 кА); NG125N 40 А C (Icu 25 кА); NG125L 40 А C (Icu 50 кА)

Рекомендовані запобіжники: gG 63 А (Icu 15 кА); gG 80 А (Icu 50 кА)

Залишковий струм замикання на землю (Ipe): 0,6 мА; 0,003 мА

Тип клем: тунельні

Перетин провідників: 2,5–35 мм², верхнє та нижнє підключення

Висота: 85 мм

Ширина: 36 мм

Глибина: 69 мм

Маса нетто: 0,211 кг

Колір: білий, RAL 9003

Змінні картриджі: так

Для кого



Електромонтажники: для встановлення пристроїв захисту від імпульсних перенапруг у розподільчих щитах.

Проєктувальники електроустановок: для підбору захисту відповідно до схеми заземлення та параметрів мережі.

Фахівці з обслуговування електрообладнання: для технічного обслуговування та заміни пошкоджених картриджів.

Підприємства й адміністративні будівлі: для застосування в низьковольтних системах електророзподілу.

Монтажні організації: для комплектації щитів із погодженим резервним захистом.

Висновок



Schneider Electric Acti9 iPRD20 1P+N — обмежувач перенапруги типу 2 для однофазних електричних мереж із системами заземлення TT і TN-S. Технологія MOV + GDT, змінні картриджі та можливість верхнього або нижнього підключення враховують вимоги до монтажу й подальшого обслуговування. Перед замовленням потрібно уточнити точне позначення моделі, оскільки в назві зазначено iPRD20, а у вихідному описі — iPRD40, а також перевірити сумісність із резервним апаратом захисту
