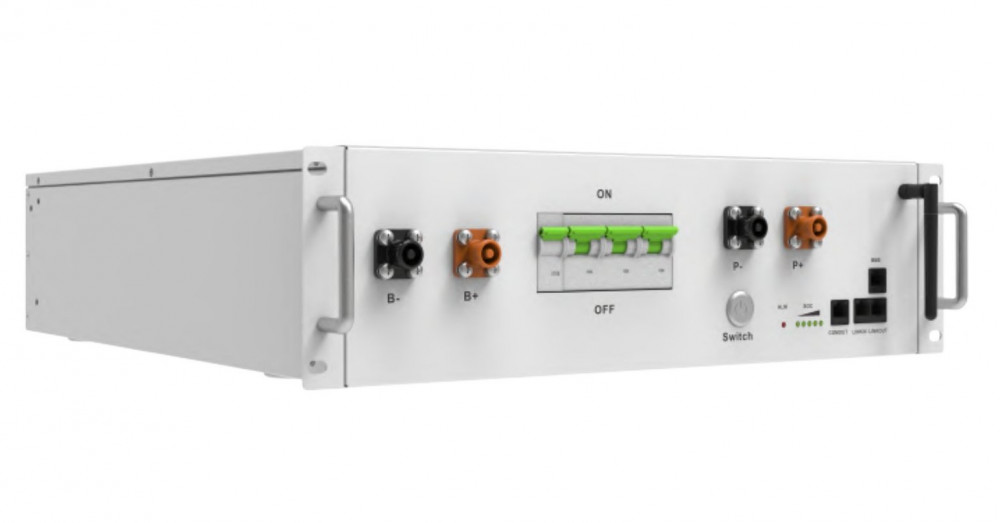

Leapton EH-B0P IP20, 80-750В DC, 50-100А (EHB0P)

Leapton EH-B0P, блок керування батареями для високовольтних збірок на базі акумуляторних модулів Leapton EHB05. Пристрій призначений для керування та захисту батарейної системи з напругою 80-750 В DC. До одного блока можна під’єднати до 15 акумуляторних батарей Leapton EHB05. Формат 3U 19" RACK, порти CAN/RS485 і ступінь захисту IP20 підходять для щитового та стійкового компонування систем накопичення енергії.

Особливості

Leapton EH-B0P призначений для керування та захисту високовольтних акумуляторних батарей Leapton EHB05. Пристрій використовується у складі батарейних збірок, де потрібно узгодити роботу кількох модулів у єдиній системі накопичення енергії.

Блок керування розрахований на системну напругу від 80 до 750 В DC. Такий діапазон дає змогу застосовувати пристрій у високовольтних батарейних рішеннях із різною кількістю під’єднаних модулів.

До одного блока керування можна під’єднати до 15 акумуляторних батарей Leapton EHB05. Це дозволяє формувати масштабовану збірку з єдиним вузлом керування, комунікації та контролю робочих параметрів.

Номінальний струм заряду та розряду становить 50 А, максимальний струм заряду та розряду 100 А. Такі параметри відповідають роботі з акумуляторними модулями EHB05 у межах заявленої конфігурації.

Корпус виконано у форматі 3U 19" RACK. Це спрощує інтеграцію блока в акумуляторні стійки, електротехнічні шафи та інші рішення, де використовується стандартне стійкове компонування.

Для обміну даними передбачено порти CAN і RS485. Ступінь захисту IP20 вказує на встановлення в приміщеннях або захищених шафах, а робочий температурний діапазон -20~65 °C підходить для технічних зон із контрольованими умовами експлуатації.

Технології (використовувані)

Керування високовольтними батарейними збірками

Захист акумуляторних батарей Leapton EHB05

Підключення до 15 батарейних модулів

Робота в системах 80-750 В DC

Формат 3U 19" RACK

Комунікація CAN

Комунікація RS485

Номінальний струм заряду та розряду 50 А

Максимальний струм заряду та розряду 100 А

Ступінь захисту IP20

Стійкове компонування 19"

Технічні характеристики

Модель: Leapton EH-B0P

Артикул: EHB0P

Тип: блок керування батареями

Призначення: керування та захист високовольтних акумуляторних батарей

Сумісні батареї: Leapton EHB05

Максимальна кількість під’єднаних батарей: до 15 Leapton EHB05

Напруга системи: 80-750 В DC

Номінальний струм заряду: 50 А

Номінальний струм розряду: 50 А

Максимальний струм заряду: 100 А

Максимальний струм розряду: 100 А

Формат корпусу: 3U 19" RACK

Порти комунікації: CAN/RS485

Ступінь захисту: IP20

Робоча температура: -20~65 °C

Розміри: 434х570х135 мм

Вага: 12 кг

Застосування: високовольтні збірки акумуляторних батарей

Для кого

Для інженерів систем накопичення енергії

Для монтажників акумуляторних систем

Для інсталяторів сонячних електростанцій

Для проєктувальників високовольтних батарейних збірок

Для електриків

Для сервісних фахівців

Для технічних спеціалістів комерційних об’єктів

Для фахівців з енергетичної інфраструктури

Висновок

Leapton EH-B0P, блок керування для високовольтних батарейних збірок на базі акумуляторів Leapton EHB05. Модель поєднує роботу в системах 80-750 В DC, підтримку до 15 батарейних модулів, струм заряду та розряду 50-100 А, інтерфейси CAN/RS485 і корпус 3U 19" RACK, тому підходить для побудови модульних систем накопичення енергії.
